淺層砂過濾器結構設計規范
外部結構組成

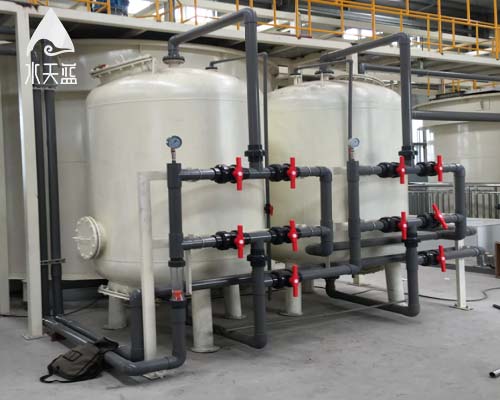

淺層砂過濾器外部結構主要組件包括簡體、布水組件、支撐組件、反洗氣管、濾料進氣閥、排氣閥等多種組成工藝。
內部結構組成
淺層砂過濾器內部以層狀的石英砂、淺層砂或者其他材料作為床層鋪設在過濾器罐體內。
原水由抽水泵抽入淺層砂過濾器罐體，再經由布水器將進水均勻地灑在石英砂濾料層上，頂層由最輕和最粗品級的材料組成，床的下層由最重和最細品級的材料組成。原水由上而下經過濾料層，水中的污染物會被濾料層層攔截。
工藝越復雜，淺層砂過濾器涉及到的工序及零部件也就越多。
對于直徑＞ φ1600mm 淺層砂過濾器，由于其流量較大，一般不配置常規電磁隔膜三通閥。
淺層砂過濾器參數設計規范
進水濁度＜15mg/L
出水濁度＜5mg/L
進水SS<50mg/L
產水SS<5mg/L
進水PH值:6~9
工作溫度：0-50℃
工作壓力：0.4 MPa-0.6MPa
濾料層高度：800-1200mm
反洗壓縮空氣量:18-25L/m2.s
壓縮空氣壓力：l-2Kg/cm2
單臺過濾面積：1-5m2
反沖洗強度：8-12 L/(s·m²)
單罐反洗歷時 s ：90秒
反洗壓差：0.08MPa
反洗間隔時間：4-8h
濾料粒徑：0.6-1.2mm
罐體凈重：0.5-3
罐體運行重量：4-20
操作方式：半自動或全自動控制
過濾速度:5m/h -12 m/h
罐體材質：304不銹鋼、316不銹鋼、Q235襯膠碳鋼、涂環氧碳鋼
淺層砂過濾器維護保養方案
1.定期檢查淺層砂過濾器罐體連接部位，比如進出水口、閥門、連接螺絲等。必須經常檢查罐體各部分的磨損。如果發現設備零件的厚度有明顯磨損，要及時更換。
2.檢查濾池密封圈是否完整，檢查水泵抽水是否足量，檢查進出水流量，反洗流向，曝氣強度這些參數是否都處于正常狀態。
3.由于維護保養方案內部處在一個易腐蝕的惡劣環境之中，焊接部分及花板孔都是極易被腐蝕的部位，除了要在焊接部分涂上防腐蝕材質以外，還要檢查受磨損及腐蝕程度。
4.為了保證淺層砂過濾器的平穩運行，設備是需要進行潤滑的，潤滑面和潤滑點應按時加油、換油，油質符合要求。
5.如果冬季進水管結冰無法供水或者是供水量小時，不能夠強行開啟淺層砂過濾器進行過濾，也不能盲目加壓運行。
一個質量合格的淺層砂過濾器使用10年是沒有問題的。但是要想10年間都能達到工業過濾要求，那么對于淺層砂過濾器設計規范還是有一定要求的。
6.定期清洗反滲透設備能夠合理的提高設備的使用壽命和穩定性。對于設備的清洗方式，能夠自身根據生產廠家出示的清洗表明來自主清洗，還可以由廠家待維護。
